Objektiv Dezentrierung - Testen

Leider weisen viele Objektive Fertigungstoleranzen auf, die dazu führen, dass eine Seite des Fotos schärfer als die andere abgebildet wird. Wenn solch eine Dezentrierung zu stark ausgeprägt ist, sind Fotos mit diesem Objektiv aufgrund der deutlich sichtbaren Unschärfe in vielen Fällen unbrauchbar. In diesem Artikel zeige ich, wie man Objektive ganz einfach selbst auf Dezentrierung testen kann.

tl;dr: Neue Objektive sollte man auf Dezentrierung testen: Testablauf um Objektive auf Dezentrierung zu testen.

Meine eigenen Erfahrungen mit Dezentrierung

Auf meiner ersten USA Reise stand ich früh morgens am berühmten Horseshoe Bend und habe mein Stativ mitsamt Kamera aufgebaut. Als Objektiv kam an dem Morgen ein extra angeschafftes Ultraweitwinkelobjektiv zum Einsatz, um die unglaubliche Weite der Szene festzuhalten. Zu Sonnenaufgang begann der Himmel in den schönsten Farben zu leuchten. Eine einzigartige Stimmung, die ich auch nach drei weiteren Besuchen an dieser Location nicht mehr erlebt habe. Nach der Reise folgte beim Sichten der Fotos jedoch der Schock: Sämtliche Fotos waren auf einer Seite deutlich unschärfer als auf der anderen. Und das, obwohl ich den Fokus richtig eingestellt und mehrmals überprüft habe.

Als ich das Objektiv daraufhin genauer untersucht habe, ist mir die Dezentrierung auch auf anderen Fotos aufgefallen. Damit mir so etwas nicht noch einmal passiert, teste ich meine neuen Objektive vor dem Kauf immer auf Dezentrierung. Den bei jedem Exemplar eines Objektivs sind Dezentrierungen anders und unterschiedlich stark ausgeprägt.

Allgemeines zur Dezentrierung von Objektiven

Moderne Objektive sind hochkomplexe Präzisionsinstrumente. Die vielen Linsen in einem Objektiv müssen millimetergenau ausgerichtet sein, damit beide Bildseiten gleich scharf abgebildet werden. Und auch der Sensor der Kamera muss exakt ausgerichtet sein. Aus physikalischen und wirtschaftlichen Gründen ist das jedoch kaum realisierbar. Daher lassen die Hersteller gewisse Fertigungstoleranzen zu, was auch völlig in Ordnung ist. Meiner Ansicht nach dürfen die Fertigungstoleranzen (Dezentrierung) jedoch nicht zu stark ausgeprägt sein. Denn spätestens, wenn eine Dezentrierung auch bei kleineren Ausdrucken auffällt, ist das Objektiv meiner Meinung nach nicht brauchbar. Eine Dezentrierung kann schon direkt nach der Herstellung vorliegen oder durch eine Beschädigung hervorgerufen werden (z.B. durch einen Sturz). Viele Hersteller können Dezentrierungen bei einer Reparatur korrigieren. Allerdings ist die zugelassene Toleranz einer solchen “Justage” teilweise sehr groß.

Objektive auf Dezentrierung testen

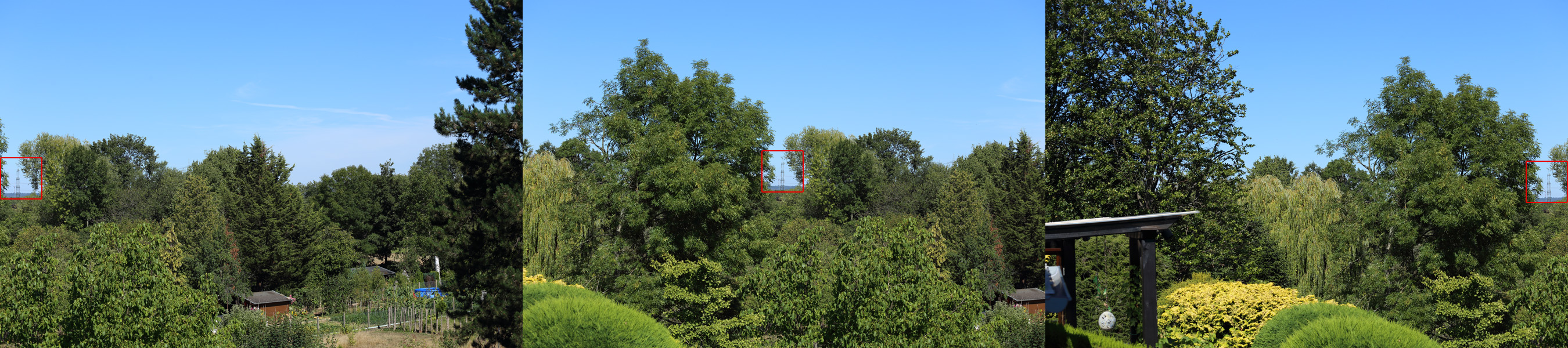

Ein Test auf Dezentrierung kann von jedem selbst Zuhause durchgeführt werden. Man nimmt einfach zwei Fotos auf, bei dem das gleiche Referenzobjekt einmal an dem linken und dem rechten Bildrand platziert wird. Danach vergleicht man die Schärfe des Referenzobjektes auf beiden Seiten. Je größer der Unterschied der Schärfe ist, desto stärker ist die Dezentrierung bei dem Objektiv ausgeprägt. Damit der Test aussagekräftig ist und keine Fehler das Testergebnis verfälschen, sollte man sich genau an folgenden Testablauf halten.

Bei Zoom Objektiven sollte man unterschiedliche Brennweiten testen. Zum Beispiel die Brennweiten 24mm, 35mm, 70mm und 105mm für ein 24-105mm Objektiv. Es kann durchaus vorkommen, dass eine Dezentrierung nur in bestimmten Brennweitenbereichen auftritt. Auch kann die Stärke der Dezentrierung schwanken oder in einem bestimmten Brennweitenbereich auf einer anderen Seite vorliegen. Je kleiner die Blende eingestellt wird und je höher die Sensorauflösung ist, desto eher ist eine Dezentrierung sichtbar. Ich teste meine Objektive jedoch meistens mit einer Blende über 5.6, da ich fast nie mit Offenblende fotografiere.

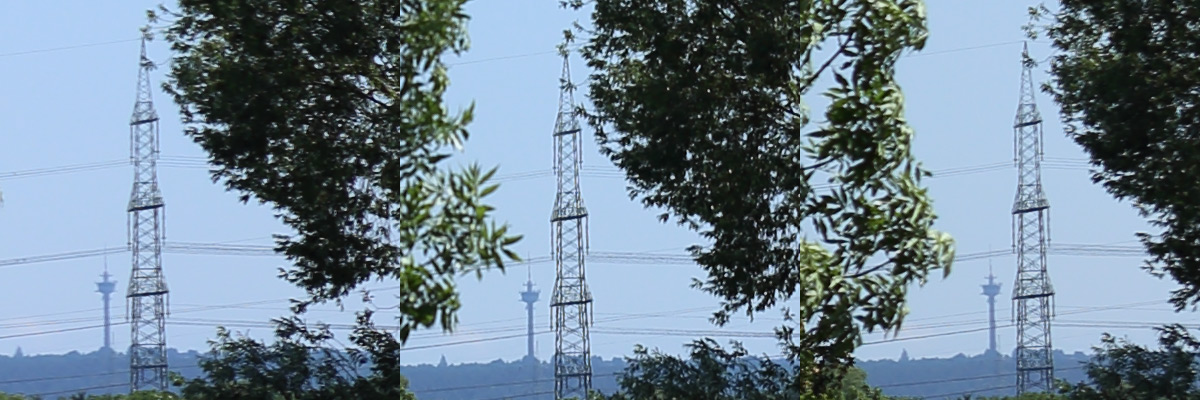

Die folgenden Beispiele vergleichen jeweils drei Fotos (Bildrand links, Bildmitte, Bildrand rechts) eines Objektivs bei einer Brennweite.

Die beiden Bildseiten sind fast gleich scharf. Wie bei den meisten Objektiven ist die Bildmitte schärfer als die Ränder. Das ist völlig normal.

Es ist deutlich zu erkennen, dass die rechte Seite unschärfer als die linke Seite ist. Allerdings bewegt sich die Dezentrierung noch in einem akzeptablen Rahmen. Insbesondere, wenn bei allen weiteren Brennweiten dieses Exemplars die Dezentrierung deutlich geringer ausgeprägt ist, würde ich das Objektiv behalten.

In einem weiteren Artikel zeige ich weitere Beispiele zur Dezentrierung bei Objektiven.

Fazit

Es ist völlig verständlich, das Objektive aufgrund der Komplexität nicht 100% zentriert sein können. Ich bin jedoch immer wieder überrascht, was für hohe Fertigungstoleranzen bei der Herstellung zulassen werden. Vor allem bei hochpreisigen Objektiven, die weit über tausend Euro kosten, sollten die zugelassenen Dezentrierungen meiner Meinung nach deutlich geringer ausfallen. Ich teste daher meine Objektive vor Kauf immer auf Dezentrierung. Bis zu welcher Stärke eine Dezentrierung akzeptabel ist, muss jeder für sich selbst entscheiden. Man sollte sich auch klar sein, dass vor allem Zoom-Objektive nicht 100% zentriert sein können.
